Dreh-Kippfenster Profil 570

Wir bieten unser hochwertiges Dreh-Kippfenster Profil 570 in verschiedenen Varianten. So können Sie zwischen einer einflügeligen oder zweiflügeligen Variante und einer Festverglasung ohne Flügel wählen. Durch seine Stahlarmierung ist das Kellefenster besonders robust. Das Profil 570 ist mit einer Isolierverglasung Ug = 1,1 W/(m²K) ausgestattet und erfüllt damit die Anforderungen an ein Fenster in Wohnraumqualität.

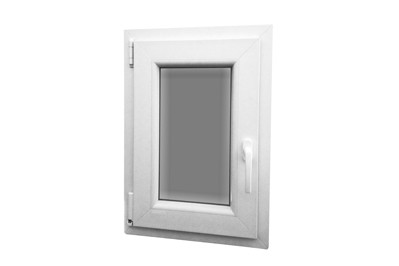

Produktansicht des Dreh-Kippfensters Profil 570

Fensterprofil:

Einflügelige und zweiflügelige Ausführung

  • Stahlarmierung nach statischen Erfordernissen
  • 5-Kammerprofil
  • Flügel mit Glasleisten versehen (Glaswechsel möglich)
  • Doppelte Anschlagdichtung
  • Ansichtsbreite 118 mm
  • Einhandbedienung mit Griffolive
Fenster ohne Flügel (FoF) – Festverglasung
  • Kunststoff-Festverglasung ohne Flügel
  • Stahlarmierung nach statischen Erfordernissen
  • 5-Kammerprofil
  • Ansichtsbreite 69 mm

Beschlag:

  • Hochwertiger, verdeckt liegender Beschlag
  • SIEGENIA-AUBI

Standard:

  • Isolierglas (Wärmeschutzglas)
  • Aufbau: 4/16/4 mm
  • Ug = 1,1 W/(m²K)

Optional:

  • Sicherheitsglas (Verbundsicherheitsglas VSG) optional möglich
  • Sondergläser (Ornamente) in verschiedenen Mustern zur Auswahl

Dichtung:

  • EPDM-Dichtung
  • Flügel und Rahmen umlaufend
  • Wind- und regendicht durch doppelte Abschlagdichtung

Entwässerung:

  • Entwässerung nach vorn (Ansicht wie Wohnraumfenster)

Befestigungsmaterial nicht im Lieferumfang enthalten!

Möglichkeiten zur Befestigung sind in jedem Baumarkt erhältlich:

  • Metallrahmendübel
  • Schlagdübel
  • Nylondübel

Schutzgitter / Mäusegitter:

Variante 1

  • Stahlblech verzinkt oder Edelstahl V2A
  • Abkantung 15 mm zur Montage von innen
  • Für alle Kunststoff-Fenster zum Nachrüsten geeignet
  • Stahlblech verzinkt oder Edelstahl V2A
  • Abkantung 15 mm zur Montage von innen (mit Anschraublaschen)
  • Für alle Kunststoff-Fenster zum Nachrüsten geeignet

Optionale Folierung:

  • Anthrazit
  • Mahagoni
  • Nussbaum
  • Golden Oak (helle Eiche)
Ansicht eines hellen Wohnraumes mit zweiflügeligem Dreh-Kippfenster
Zwei Kinder blicken durch ein Kellerfenster
Detailansicht einer Abdeckkappe an einem Dreh-Kippfenster

Hinweise zur Maßanfertigung

Fenstergrößen:

Zwischen Minimalmaß und Maximalmaß fertigen wir jede Größe!

Einflügelige Ausführung

Breite (mm):
Minimal: 500
Maximal: 1.500

Höhe (mm):
Minimal: 500
Maximal: 1.800

Zweiflügelige Ausführung

Breite (mm):
Minimal: 1.000
Maximal: 2.400

Höhe (mm):
Minimal: 500
Maximal: 1.800

Fenster ohne Flügel (FoF) - Festverglasung

Breite (mm):
Minimal: 500
Maximal: 2.000

Höhe (mm):
Minimal: 500
Maximal: 2.000

Bitte beachten:
Bei einem ungünstigen Verhältnis von Breite zu Höhe (mehr als 2 zu 1) kann der Flügel auf der „Nase“ hängen. Das kann durch das Verstellen des Beschlags (Schere) ausgeglichen werden und gilt nicht als Mangel.

Denken Sie bei der Maßermittlung daran, je nach Gegebenheiten 5 – 10 mm Einbauluft einzuberechnen. Weitere Informationen zur Einbauluft und Ermittlung der Fenstermaße finden Sie hier.

Drehrichtung:

Sie können bei der Konfiguration Ihres Fensters zwischen einer Rechts- und Linksdrehrichtung wählen. Die Seite des Ecklagers gibt dabei die Drehrichtung an.

Profilquerschnitt Dreh-Kipp Profil 570

Technische Zeichnung des Dreh-Kippfensters Profil 570

Angebotsanfrage Dreh-Kippfenster

    Kontaktdaten

    Adresse

    Fenster-Konfiguration

    Fenster-Typ*

    Stückzahl*

    Drehrichtung*

    Breite (mm)*

    Höhe (mm)*

    Optionales Schutzgitter

    Optionales Sonderglas / Ornamentglas

    Optionales Sicherheitsglas

    Drehrichtung*

    Breite (mm)*

    Höhe (mm)*

    Optionales Schutzgitter

    Optionale Folierung

    Drehrichtung*

    Breite (mm)*

    Höhe (mm)*

    Optionales Schutzgitter

    Optionale Folierung

    Flügel*

    Drehrichtung*

    Breite (mm)*

    Höhe (mm)*

    Breite (mm)*

    Höhe (mm)*

    Mittelsteg:*

    Breite (mm)*

    Höhe (mm)*

    Optionales Schutzgitter

    Optionales Sonderglas / Ornamentglas

    Optionales Sicherheitsglas

    Optionale Folierung

    Zusatzinformationen

    Ausweis Mehrwertsteuer*

    Nachricht (optional):

    Dieses Formular ist durch reCAPTCHA geschützt und unterliegt der
    Datenschutzerklärung und den Nutzungsbedingungen von Google.

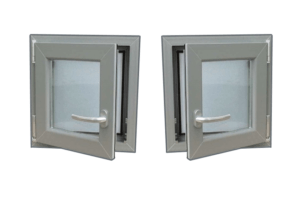

    DIN Links
